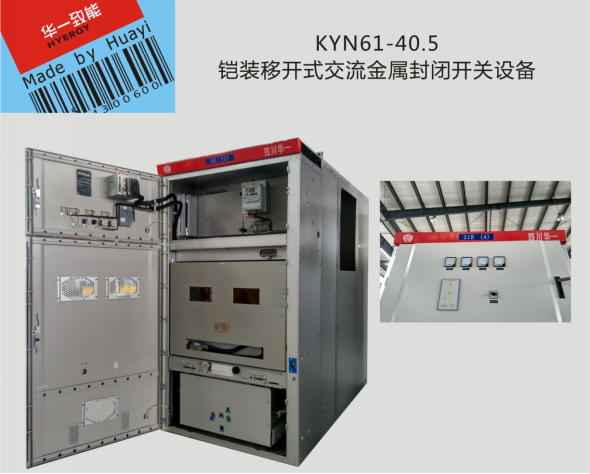

KYN61-40.5鎧裝移開式交流金屬封閉開關設備
概述
KYN61-40.5（Z）鎧裝移開式交流金屬封閉開關設備系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站和工礦企業接受和分配電能之用，實現對電路的控制、保護和監測等功能，還可用于頻繁操作的場所。
符合標準
GB 3906 3.6～40.5kV交流金屬封閉開關設備和控制設備
GB 1984 高壓交流斷路器
GB/T 11022 高壓開關設備和控制設備標準的共用技術要求
GB/T 16927.1 高電壓試驗技術第一部分：一般試驗要求
正常使用條件
海拔：小于1000米；
環境溫度：最高溫度+40℃，最低溫度-25℃，且日平均溫度不大于+35℃；
相對濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；
抗震能力：地震烈度不超過8度；
安裝場所：無火災、無爆炸危險、無嚴重污染、無化學腐蝕氣體及劇烈振動。
特殊使用條件
在超過GB 3906規定的正常環境條件下使用時，由用戶和制造廠協商。
主要技術參數
| 序號 | 項目 | 單位 | 數值 | ||
| 1 | 額定系統電壓 | kV | 35 | ||
| 2 | 額定電壓 | kV | 40.5 | ||
| 3 | 額定絕緣水平 | 1min工頻耐受電壓 （相間、對地/斷口） | 隔離斷口 | kV | 115 |
| 相間及對地 | kV | 95 | |||
雷電沖擊耐受 電壓（峰值） | 隔離斷口 | kV | 215 | ||
| 相間及對地 | kV | 185 | |||
| 4 | 額定頻率 | Kz | 50 | ||
| 5 | 額定電流 | A | 1250、1600、2000 | ||
| 6 | 額定短路開斷電流 | Ka | 25、31.5 | ||
| 7 | 額定短時耐受電流 | KA | 25、31.5 | ||
| 8 | 額定峰值耐受電流 | KA | 63、80、 | ||
| 9 | 額定短路關合電流（峰值） | KA | 63、80、 | ||
| 10 | 外形尺寸（寬×深×高） | mm | 1400×3000（2800）×2600 | ||
| 11 | 開關柜重量 | kg | ＜1800 | ||
| 12 | 防護等級 | 外殼：IP4X、隔室間：IP2X | |||
訂貨須知
訂貨時請?zhí)峁┤缦沦Y料：
開關柜的型號、數量、交貨日期及一次方案標號；
一次系統圖、二次原理圖和開關柜的排列圖；
主母線額定電流和一次元件的型號、規格；
特殊要求(如有)。
