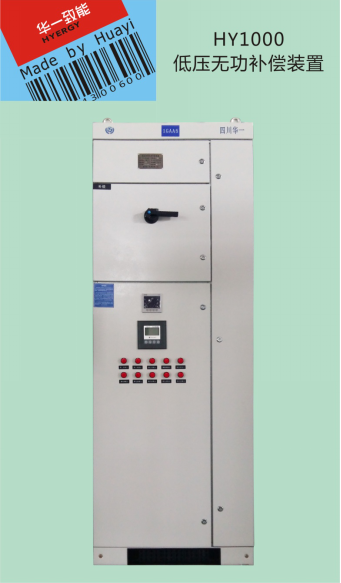

HY1000低壓無功補償裝置
概述
HY1000低壓無功補償裝置是華一電器根據市場需要自行設計開發的新型產品。產品廣泛應用在機械、冶金、化工、電力、石化、造船、建筑、通訊、醫院、機場等用電場所，用并聯電容對連續運行的異步電動機感性負荷進行無功功率補償。
符合標準
l GB/T 15576 低壓成套無功功率補償裝置
l JB/T 10695 低壓成套無功功率補償裝置
使用環境條件
l 安裝地點：戶內安裝；
l 環境溫度：最高溫度+40℃，最低溫度-5℃，24小時平均 溫度不超過35℃；
l 相對濕度：溫度40℃時的相對濕度不超過50%；
l 海拔：不超過2000米；
l 抗震能力：地震烈度不超過8度；
l 污染等級：3級（存在導電性污染場所）；
l 垂直安裝傾斜度不大于5度；
l 安裝場所：無火災、無爆炸危險、無嚴重污染、無化學腐蝕氣體及劇烈振動；
l 用戶有特殊要求時，可以與本公司協商解決。
主要技術參數
序號 | 項 目 | 單位 | 數 值 |
1 | 額定工作電壓Ue | V | AC380 |
2 | 額定頻率 | Hz | 50 |
3 | 額定絕緣電壓Ui | V | AC660 |
4 | 額定補償容量 | kVar | 340 |
5 | 額定電流In | A | 414 |
6 | 額定短時耐受電流Icw | kA | 20 |
7 | 主開關額定電流及分段能力 | A/ kA | 630/20 |
8 | 自動投切延時時間 | s | 2～120連續可調 |
9 | 過電壓等級 | Ⅲ | |
10 | 污染等級 | 3級 | |
11 | 材料組別 | 絕緣材料級別：IIIb | |
12 | 外殼防護等級 | IP30 | |
13 | 補償方式 | 三相補償、三相補償和單相補償相結合 | |
14 | 控制器 | 采用功率因素和無功功率進行綜合控制電容器組的投切，具有過電壓保護，投切時間間隔自鎖及抗干擾能力強，運行穩定可靠，無投切震蕩等優點，并有手動和自動兩種控制方式。 | |
15 | 控制投切電容器的元件類型 | 機電開關（如接觸器）投切半導體電子開關（如金閘管）投切 | |
16 | 回路數 | 根據客戶需求配置 |
訂貨須知
訂貨時請?zhí)峁┤缦沦Y料：
l 主電路一次系統圖；
l 二次原理圖或接線圖；
l 開關柜排列圖及平面布置圖；
l 特殊適用環境說明；
l 其它特殊要求，與制造商協商。
