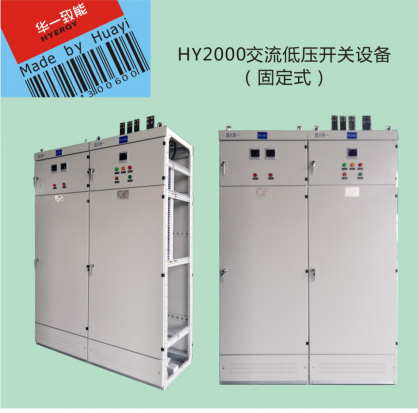

HY2000交流低壓開關設備（固定式）
概述
HY2000(GGD)型交流低壓開關設備適用于發電廠、變電站、廠礦企業等電力作為交流50/60HZ、額定工作電壓380/660V，額定工作電流到3200A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。
符合標準
l GB 7251.12 低壓成套開關設備和控制設備第2部分：成套電力開關和控制設備
l GB 14048.1 低壓開關設備和控制設備
l GB 17799.4 電磁兼容通用標準
使用環境條件
l 安裝地點：戶內安裝；
l 環境溫度：最高溫度+40℃，最低溫度-5℃，24小時平均 溫度不超過35℃；
l 相對濕度：溫度40℃時的相對濕度不超過50%；
l 海拔：不超過2000米；
l 抗震能力：地震烈度不超過8度；
l 污染等級：3級（存在導電性污染場所）；
l 垂直安裝傾斜度不大于5度；
l 安裝場所：無火災、無爆炸危險、無嚴重污染、無化學腐蝕氣體及劇烈振動；
l 用戶有特殊要求時，可以與本公司協商解決。
產品特點
主構架采用8MF或C型材，采用拼裝和部分焊接兩種形式。其鋼性及承載能力均達到電器元件的安裝要求，構架上分別有按E=20mm和E=25模數排列的安裝孔，以提高產品裝配的通用性。
主母線排列在開關柜的上部后方，采用積木式組合結構母線夾，用高阻燃材料熱注成型，機械強度和絕緣強度高，能承受有效值50kA、峰值105kA的動熱穩定沖擊，長期允許環境溫度可達120℃。
框架外形尺寸有多種組合。柜門采用鍍鋅轉軸式鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均加以橡膠嵌條，關門時門與柜體之間的嵌條有一定的壓縮行程，以防門邊與柜體直接碰撞，并提高了門防護等級。柜體前后、頂面及兩端側的防護等級達到IP30，也可根據用戶的要求在IP20～IP40之間選擇。
柜體表面采取靜電噴涂處理，消除眩光，且附著力強，柜內的安裝間均鍍鋅、鈍化處理。
主要技術參數
序號 | 項 目 | 單位 | 數 值 |
1 | 額定工作電壓（Ue) | V | AC380/660 |
2 | 額定絕緣電壓（Ui) | V | AC660/1000 |
3 | 額定工作頻率 | Hz | 50/60 |
4 | 額定短時耐受電流（Icw) | kA | 50 |
5 | 最大工作電流In | A | 3200 |
6 | 外殼防護等級 | IP30 | |
7 | 外形尺寸（寬×深×高） | mm | 600(800,1000,1200)×600(800,1000)×2200 |
訂貨須知
訂貨時請?zhí)峁┤缦沦Y料：
l 主電路一次系統圖；
l 二次原理圖或接線圖；
l 開關柜排列圖及平面布置圖；
l 特殊適用環境說明；
l 其它特殊要求，與制造商協商。
