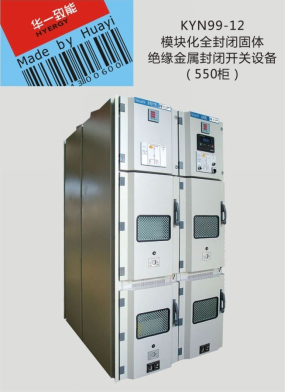

KYN99-12模塊化全封閉固體絕緣金屬封閉開關設備（550柜）
概述
KYN99-12模塊化全封閉固體絕緣金屬封閉開關設備（又稱550柜）為額定電壓12kV，三相交流50Hz的戶內成套配電裝置，主要用于發電廠中小型發電機送電、工礦企業配電以及電力系統的二次變電所的變電送電及大型高壓電動機啟動等，作為控制、保護、監測之用。產品一次導電回路全部采用APG固體絕緣及硅橡膠密封技術，是體積更小、絕緣性能更可靠的中置移開式開關設備，運行海拔達3000米。
符合標準
GB 3906 3.6～40.5kV交流金屬封閉開關設備和控制設備
GB 1984 高壓交流斷路器
GB 3804 3.6～40.5kV高壓交流負荷開關
GB 1985 高壓交流隔離開關和接地開關
GB/T 11022 高壓開關設備和控制設備標準的共用技術要求
GB/T 16927.1 高電壓試驗技術第一部分：一般試驗要求
GB/T 14597 電工產品不同海拔的氣候環境技術條件
正常使用條件
海拔：不超過3000米；
環境溫度：最高溫度+40℃，最低溫度-45℃，且日平均溫度不大于+35℃；
相對濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；
抗震能力：地震烈度不超過8度；
安裝場所：無火災、無爆炸危險、無嚴重污染、無化學腐蝕氣體及劇烈振動。
特殊使用條件
在超過GB 3906規定的正常環境條件下使用時，由用戶和制造廠協商。
主要技術參數
| 序號 | 項目 | 單位 | C單元 | F單元 | V單元 | ||
| 負荷開關 | 組合電器 | 斷路器 | |||||
| 1 | 額定系統電壓 | kV | 10 | ||||
| 2 | 額定電壓 | kV | 12 | ||||
| 3 | 額定絕緣水平 | 1min工頻 耐受電壓 （相間、對地 /斷口） | 隔離斷口 | kV | 48 | ||
| 相間及對地 | kV | 42 | |||||
雷電沖擊耐受 電壓（峰值） | 隔離斷口 | kV | 85 | ||||
| 相間及對地 | kV | 75 | |||||
| 4 | 額定頻率 | Kz | 50 | ||||
| 5 | 額定電流 | A | 630、1250、1600、2000 | ||||
| 6 | 額定短路開斷電流 | Ka | 16、20、25、31.5 | ||||
| 7 | 額定短時耐受電流 | KA | 16、20、25、31.5 | ||||
| 8 | 額定峰值耐受電流 | KA | 40、50、63、80、 | ||||
| 9 | 額定短路關合電流（峰值） | KA | 40、50、63、80、 | ||||
| 10 | 防護等級 | 外殼為IP4X，手車室門打開或隔室之間IP2X | |||||
| 全密封型母線室及電纜室內部主回路：IP67 | |||||||
半絕緣型母線室及電纜室內部主回路：IP2X | |||||||
| 手車室門打開或隔室之間：IP2X | |||||||
訂貨須知
訂貨時請?zhí)峁┤缦沦Y料：
開關柜的型號、數量、交貨日期及一次方案標號；
一次系統圖、二次原理圖和開關柜的排列圖；
主母線額定電流和一次元件的型號、規格；
特殊要求(如有)。
